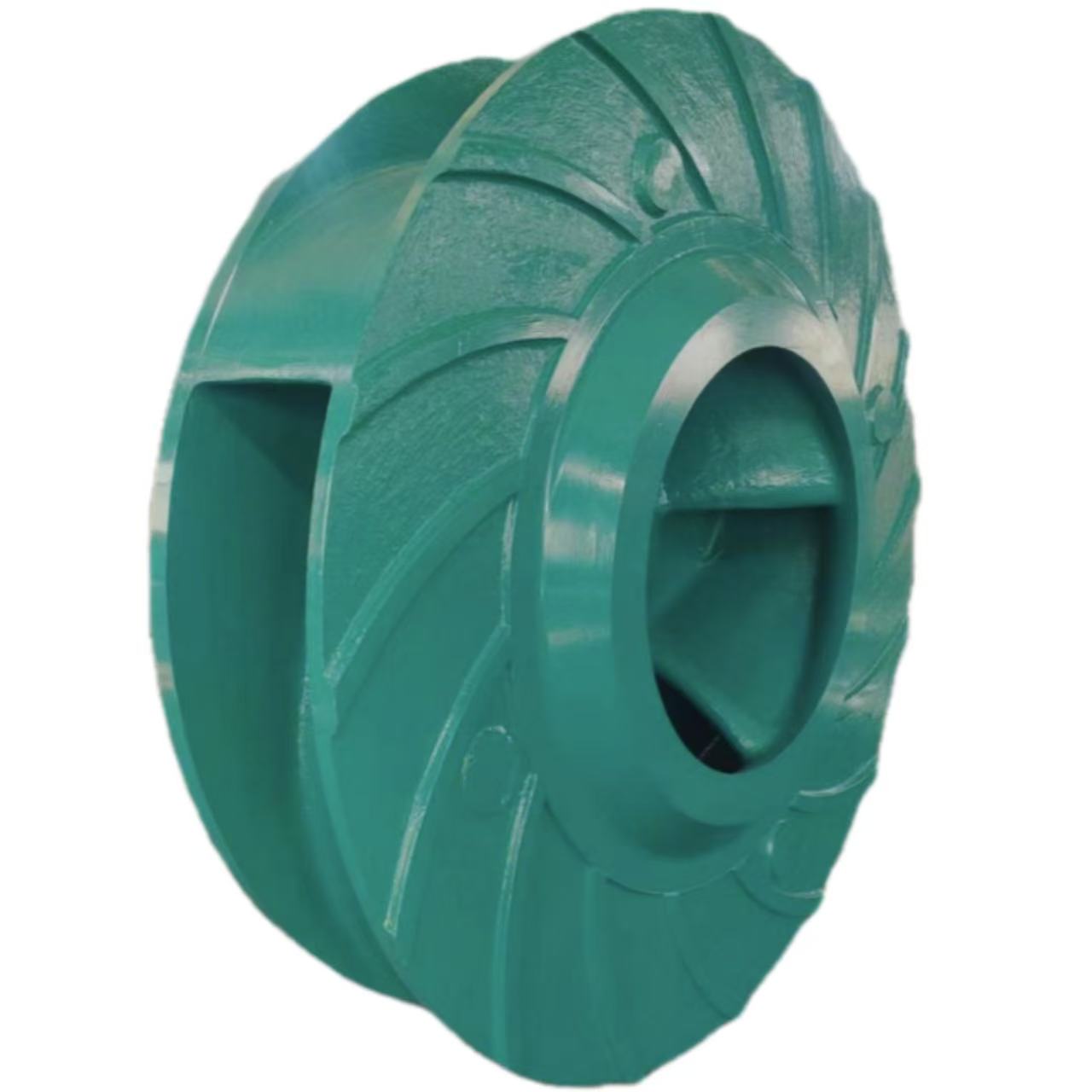

离心式渣浆泵叶轮叶片的绘型主要有下述三种方法：圆弧法、保角变换法和对数螺线法。

1)圆弧法。

       圆弧法是根据前述中已经确定的叶片几何参数，用几段不同半径的圆弧光滑连接分别形成叶片工作面在后盖板及前盖板过流表面上的型线，由此两条型线可确定一曲面作为叶片的基本工作面。用同样的方法，也可绘出叶片的背面。在对叶片的进口和出口修整后，形成叶片在后盖板和前盖板上的基本形状，贯通两者则形成叶片的表面。圆弧法绘型通常用于绘制低比转数渣浆泵的叶片。圆弧法绘制叶片型线方法简单、容易，目前应用的渣浆泵叶轮叶片绘型图中时常见到。这种方法绘制的叶线型线虽然能与已确定的叶片进出口几何参数保持一致，但其明显的不足是，叶片型线与圆周方向的夹角β值由叶片入口至出口的变化非常不均匀，角度变化曲线有时会出现多处的“S”形状。换句话说，浆体在这样的型线形成的叶片表面上流动时，如同在高低不平的面上流动，不利于叶片对过流浆体有效的做功，影响泵的水力效率。同样，这样的叶片表面在经受过流浆体的磨蚀时，也不会有最佳的抗磨效果。因此，不建议使用圆弧法绘制叶片型线。圆弧法绘制叶片型线所用的圆弧段数越少，叶片角的变化幅值越大，但出现“S”形线段的峰值个数越少。反之，所用圆弧段越多，叶片角变化的波峰值越小，出现“S”形线段的数量越多。

2)保角变换法。

       保角变换法绘制叶片型线是离心式泵叶轮水力设计中最常用的方法，采用这种方法设计出了众多的高效产品，至今应用不衰。该方法绘制的叶线型线，叶片安放角变化均匀，形成的叶片表面光平，叶片对过流浆体做功充分、高效，且抗磨效果较好。在充分考虑浆体对叶轮磨损特点的基础上，这种方法也是离心式渣浆泵叶轮水力设计时较理想的叶片绘型方法之一。

3)对数螺线法。

       对数螺线法绘制叶片型线是作者经过严密的数学分析，得出的一种离心泵叶轮叶片绘型的解析方法，该方法已在多种离心式渣浆泵设计实践中得以应用，并取得了很好的使用效果。
